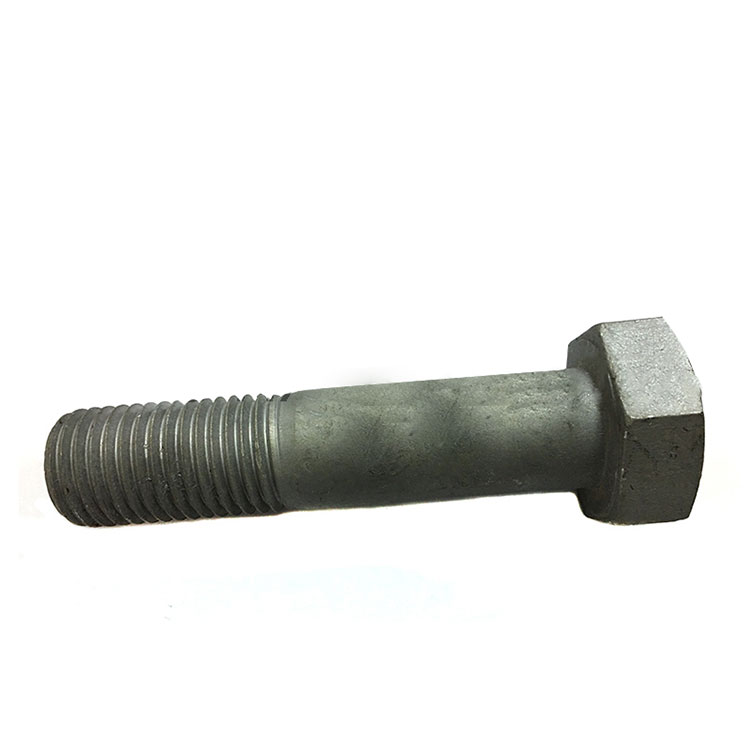

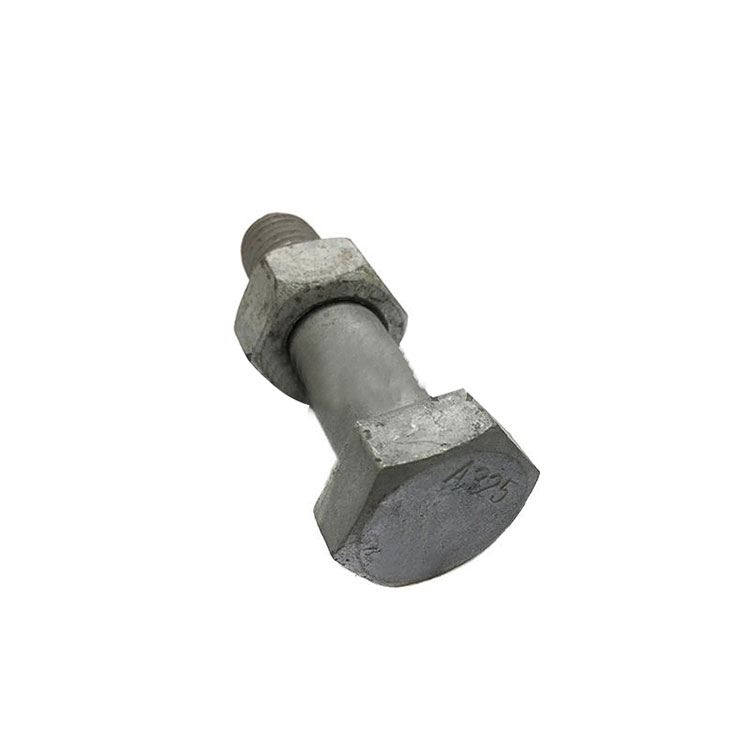

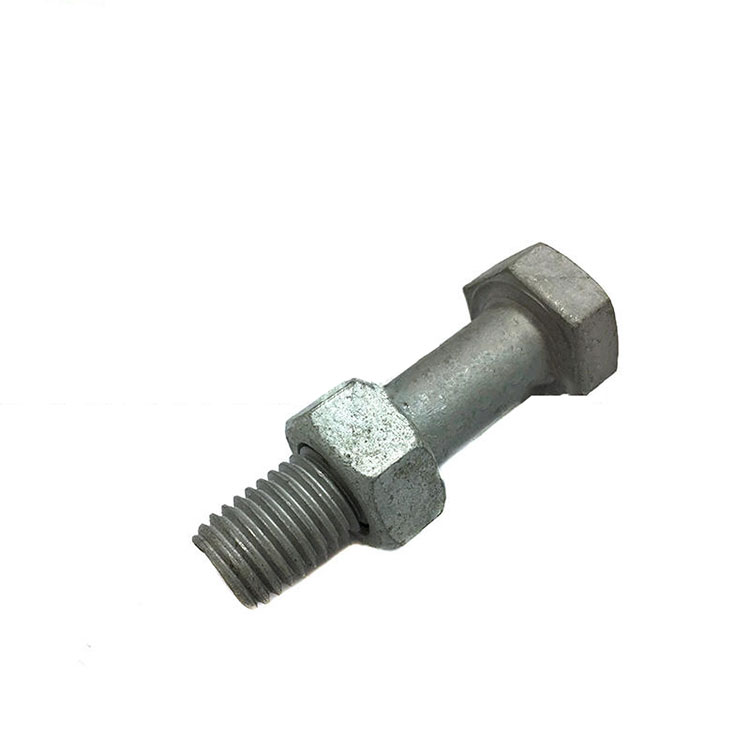

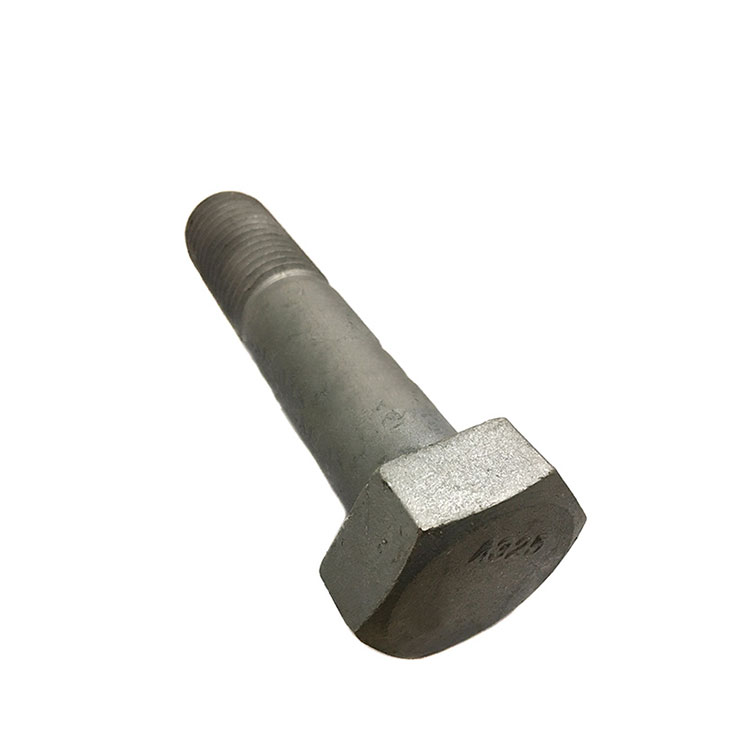

Ang mabibigat na hex bolts ay may ulo na mas malaki kaysa sa karaniwang (finish) hex head. Ang karaniwang heavy hex bolts ay gawa sa mababa hanggang kalagitnaan ng carbon steel. Ang malaking ulo ay nag-aalok ng mas malaking tindig na ibabaw na namamahagi ng clamping load sa mas malaking lugar.
Ang mga heavy hex structural bolts ay idinisenyo para sa steel-to-steel structural connections. Dahil dito, kadalasan ay napakaikli nila. Ang mga detalye ng A325 at A490 ay hindi inilaan para sa mga pangkalahatang aplikasyon, kabilang ang mga anchor bolts. Sa mga application na ito, dapat isaalang-alang ang mga pagpapalit ng A449 para sa A325 at A354 grade BD para sa A490.
Ang mga heavy hex structural bolts ay idinisenyo para sa steel-to-steel structural connections. Ang mga detalye ng ASTM A325 at A490 ay sumasaklaw sa mataas na lakas na heavy hex structural bolts mula 1/2" diameter hanggang 1-1/2" diameter. Ang mga bolts na ito ay inilaan para sa paggamit sa mga istrukturang koneksyon at samakatuwid ay may mas maikling haba ng thread kaysa sa karaniwang hex bolts. Ang mga detalye ng A325 at A490 ay hindi inilaan para sa mga pangkalahatang aplikasyon.
Ang ASTM A490 na detalye ay sumasaklaw sa quenched at tempered, alloy steel, heavy hex structural bolts mula 1/2" diameter hanggang 1-1/2" diameter na may minimum na 150 ksi tensile. Ang A490 bolts ay katulad sa paggamit at mga sukat sa A325 Hex Cap Screws heavy hex structural bolts ngunit ginawa mula sa isang alloy steel sa halip na isang medium na carbon steel, na nagreresulta sa isang mas mataas na lakas na fastener.
Pagpapahintulot sa Haba ng Bolt | ||||
Nominal na Haba, sa. | Nominal na Sukat, sa. | |||
1⁄2 | 5⁄8 | 3⁄4 hanggang 1 | 11⁄8 hanggang 11⁄2 | |
Hanggang 6 in. | -0.12 | -0.12 | -0.19 | -0.25 |
Higit sa 6 in. | -0.19 | -0.25 | -0.25 | -0.25 |
HEAVY HEX BOLTS - MECHANICAL PROPERTIES | |||
Grade | Sukat | makunat ksi min | Magbigay ksi min |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | Hanggang 2 1/2 | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
Diameter ng Bolt | D | F | C | H | T | |||||
Diameter ng Katawan | Lapad sa mga Flat | Lapad sa mga Sulok | taas | Haba ng Thread | ||||||
Max | Basic | Max | Min | Max | Min | Basic | Max | Min | Basic | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
